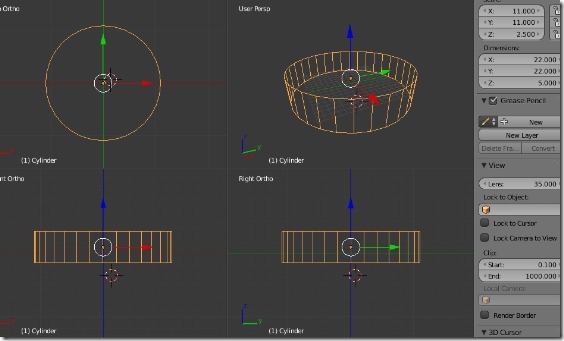

因為有3D列印同好在前文詢問了好像那個線材捲軸不止支架這個零件，所以寫個新文來說明一下。各路PLA線材用的捲軸都不一樣，內徑大小也都不相同，所以就算上傳了我的版本，也不一定合用。不過，其實這東西很簡單，只要用之前介紹過的免費開源3D繪圖軟體Blender，三分鐘就可以自己畫出完全符合自家線材捲軸的版本。Blender的下載點與基礎用法網路上Google一下就有，不然也可以看不才小弟我寫的基礎操作文，然後用游標尺量一下準備的軸承與線軸內徑大小，就可以開始繪製了。假設用的軸承直徑是12mm，線軸的內徑是22mm好了，先在Blender內新增一個圓柱體，設定XY的長度都是22mm，如上圖所示。

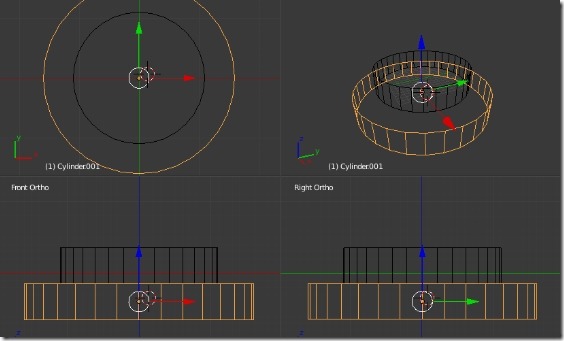

然後直接選重製(Duplicate)，重製另一個圓柱體，技巧是你在左邊Tool工具列上按下重製時，就會生成一個圓柱體，這時按快速鍵「Z」，就可以限制新重製的圓柱體只在Z軸上移動，這樣就不用再花時間對準兩個圓柱體了。如上圖所示，新增另一個圓柱體以後，將兩個圓柱體靠在一起，會用鎖點功用的就用鎖點功用，剛好靠在一起，不知道怎麼用鎖點功用也沒有關係，只要有重疉到就可以。然後把新增的圓柱體比較大的直徑，這樣才能避免這個組件塞入線材捲軸時掉到捲軸裡面去。

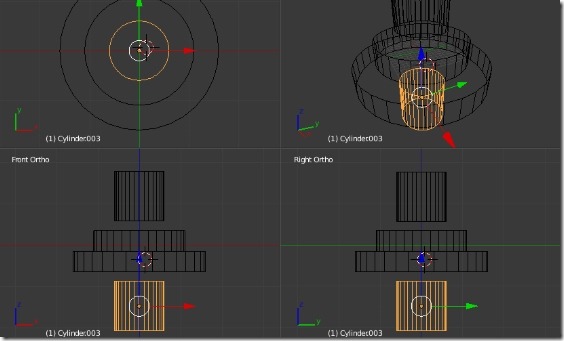

然後重複前面的步驟，再新增兩個圓柱體，也要記得按「Z」，拘束在Z軸上運動，然後將這兩個新增圓柱體的直徑設為12mm，這兩個圓柱體是用來作布林運算的，所以要記得這兩個圓柱體的名字Cylinder.002與Cylinder.003，如上圖所示。

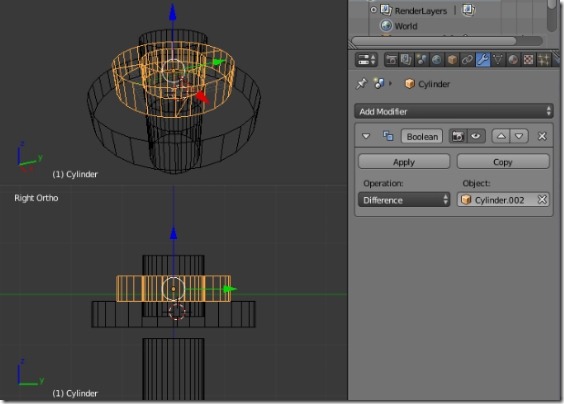

接下來進行布林運算，先選上面的圓柱體，也就是我們第一個製作的那個圓柱體，然後在右側的工具列裡，點「扳手」那個圖示，在「Add Modifer」裡就有「Boolean」，然後就會看到如上圖這個設定面板，選「差集Difference」，然後在Object選上面那個圓柱體的名字Cylinder.002，這時應該會看到透視視窗裡出現改變，確定後按Apply，即完成了布林運算。記得完成布林運算以後，把Cylinder.002刪掉，而且一定要按Apply以後再刪，不然會隨著Cylinder.002狀態的改變，影響布林運算的結果。白話一點講，這就是在挖洞，挖這個洞好塞軸承。同複一樣的步驟，就能把下面那個圓柱體也挖好洞。

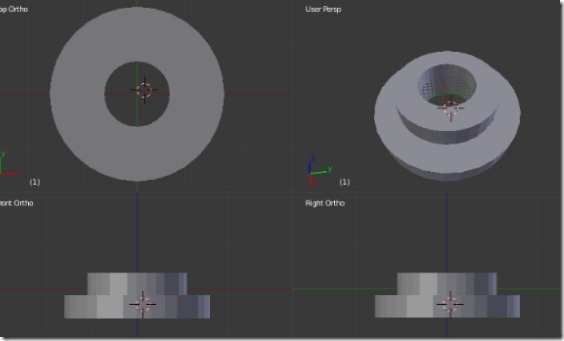

兩個都做完以後，把顯示方式從線框轉成實體看一下對不對，如上圖所示，洞挖的很正確，兩個圓也有正確疉合。

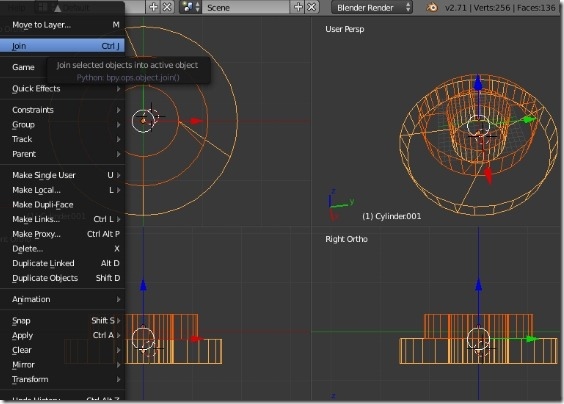

最後一步，也是很重要的一步，就是合併兩個物體，不然輸出成STL檔去轉G-code時會有錯誤。合併的方法也很簡單，先用滑鼠右鍵選第一個圓柱體，然後按著「Shift」鍵不放，再用滑鼠右鍵選另一個圓柱體，這時就會看到兩個圓柱體都呈現黃橘色的選取狀態，但是兩個顏色有點不同，就如上圖所示，這代表兩者的先後選取順序，但這與我們現在這個操作無關，所以直接選Join或按「Ctrl+J」就大功告成了。
合併完以後，只要輸出成STL檔，就可以由切片軟體轉成G-code檔列印了。
