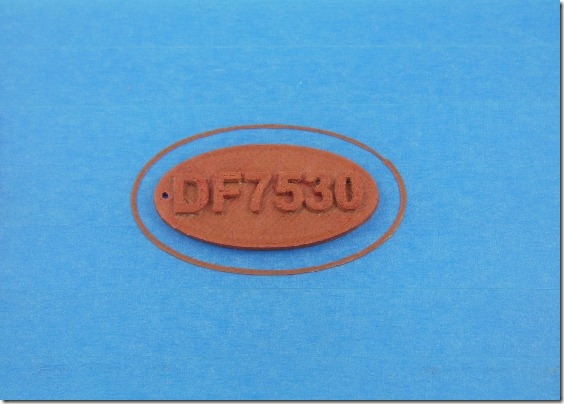

- 上圖是3D列印的成品，有車牌號碼的鑰匙圈，是由免費的開源軟體Blender繪製，免費的開源軟體Slic3r進行切片轉檔，最後再由開源3D印表機Prusa i3列印出來。採用的是木質的PLA，印出來會有木雕的質感，是買台製藍色耐熱膠帶時，發現認識的賣家(註一)有在賣藍膠帶+木質PLA的試用包買的，長度是10公尺，印這個鑰匙圈大概用掉了2公尺半，不過木質PLA比較黏，不好拔，底下的台製藍色耐熱膠印了快十次都沒有壞，拔木質PLA印的鑰匙圈時就毀了三條。下面就一步一步地用圖解來示範如何用Blender來繪製圖檔。
前面介紹Blender的文章中，有介紹如何切換四分割視窗與刪除一開啟軟體就存在的預設正方體。切換完四分割視窗與正方體以後，就可以開始新增我們要的圓柱體，如上面所示，在「添加」裡，選擇「網格」裡的「圓柱體」。

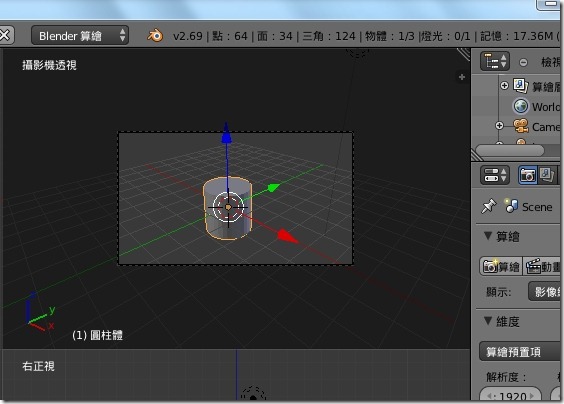

接下來就可以在視窗中看到圓柱體出現，但是這並不是我們所需要的尺寸，這時打開在右上方的「+」號，就可以看到物件參數設定板出現。

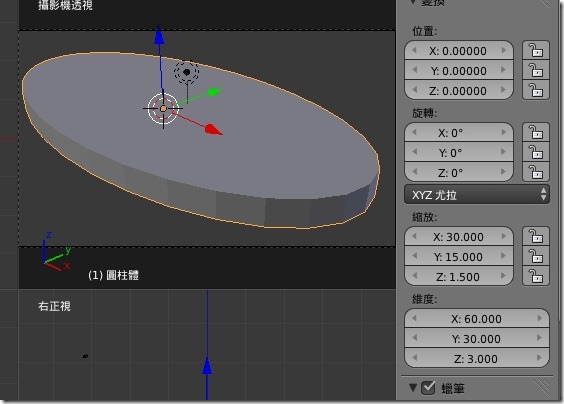

在物體參數設定面板裡把維度設定為「X:60 Y:30 Z:3」，在Blender裡的一單位印出來就就是一公釐，所以這代表我們的楕圓型鑰匙圈印出來會是長邊6公分，短邊3公分的楕圓型，厚度0.3公分。

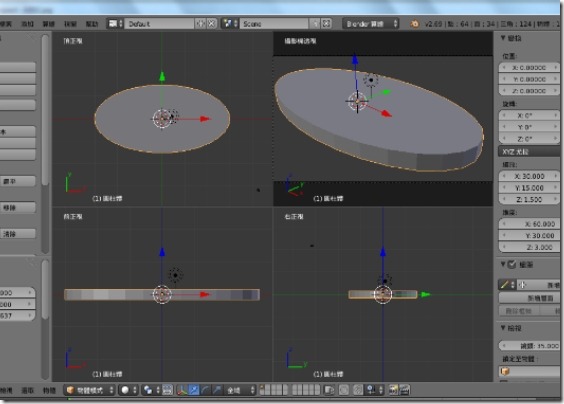

這時就可以在四個分割視窗裡看到楕圓型物體，檢查一下大小形狀是不是我們要的。
接下來有個地方是要注意一下的，就是Blender是一款超強的3D繪圖軟體，所以預設在一開始時就會有「燈光」與「攝影機」這兩樣東西，但是這兩樣東西對我們的3D列印沒有用處。所以先用滑鼠右鍵選擇燈光與攝影機，然後按「Del」鍵刪除。

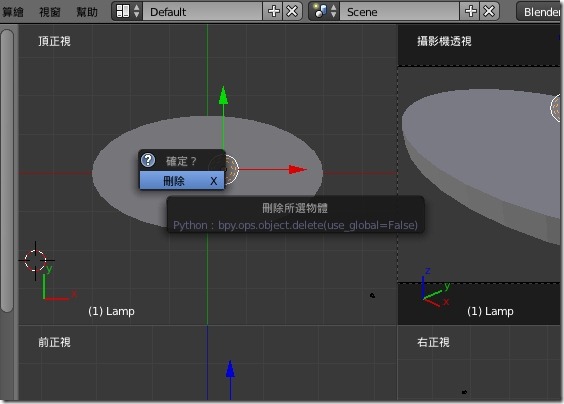

按下「Del」鍵刪除時，會跳出確認視窗，按下「刪除」後，就會刪除我們要刪除的物件了。

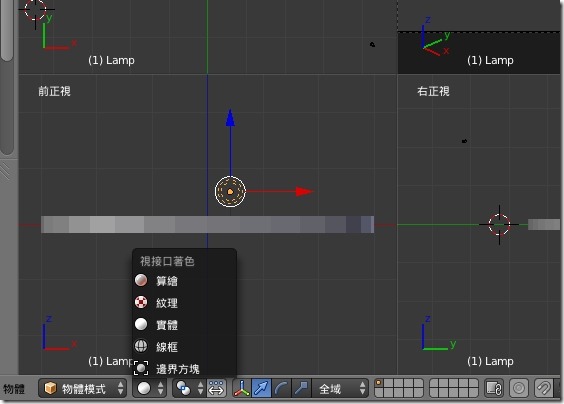

把物件的顯示模式從實體切換為線框，這樣等一下會比較方便編輯。

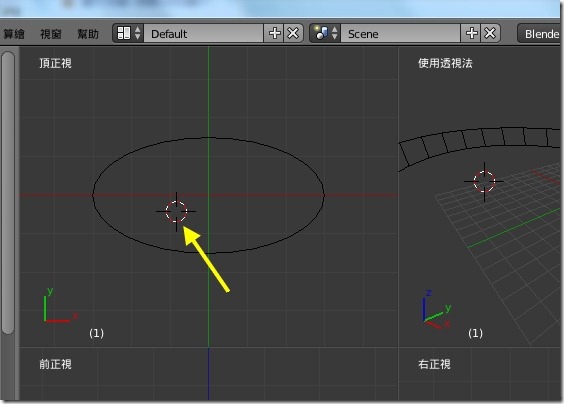

當你用滑鼠左鍵點在任一分割視窗上時，會發現點哪裡，都會有一個游標跟著跑到哪裡，這一個Blender特有的設計有非常多的用處，這以後再講，先介紹游標的第一個功能，那就是新增的物件，會出現在游標的位置上，所以我們要新增文字物件(也就是我們的車牌號碼)前，就可以先把遊標移到我們想要的位置，也就是用滑鼠左鍵點在我們想要的位置上。

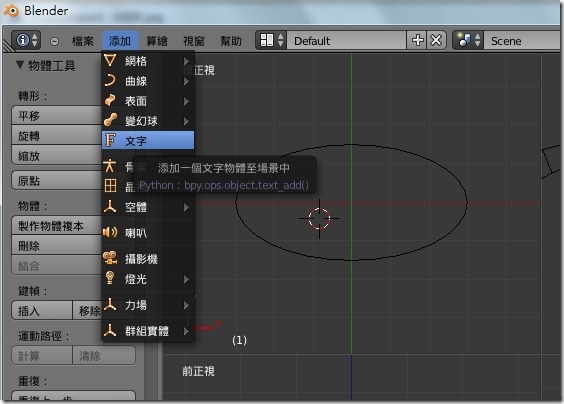

游標的位置放好後，一樣選「添加」，再選裡面的「文字」，如上圖所示，文字物件就會出現在游標的位置上了。

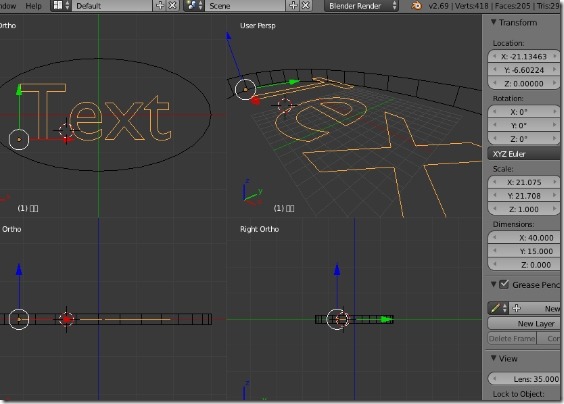

不過預設的文字大小有點小，這時先打開物件參數設定面板，將文字物件的尺寸參數先設定為「X:40 Y: 15」，要特別注意的是，此時的文字物件是平面的，無法設定Z軸的高度，也就是還沒有無厚度，所以《下篇》就要介紹如何給文字設定高度，好做出浮雕的效果。
注一:這位賣家是我在3D列印群組裡認識的朋友，我的零件耗材很多都是找他買的，自己組裝Prusa i3多次卡關時，也都是他幫忙找出問題的，非常推薦跟他買零件耗材，不過請特別注意，購買任何東西前請自己理智判斷，多方比價。我只是提供個人使用心得，有網友詢問時，提供相關資訊，並無介入雙方交易，有任何問題，與我無關。
